汽车雷达网络构成原理分析

分享到:

随着人们对汽车驾驶过程当中安全性、舒适性要求的不断提高,汽车雷达被广泛的应用在汽车的自适应巡航系统,防碰撞系统以及驾驶支援系统中。其中,毫米波雷达因探测精度高、硬件体积小和不受恶劣天气影响等优点而被广泛采用。

但是传统的单一雷达传感器还是存在着诸如探测范围小、可靠性低等缺点。特别是在复杂的行驶状况下,并线、移线、转弯、上下坡以及道路两旁的静态护栏、标志牌、行人都会使得雷达对主目标的识别十分困难,误报率很高。
要想完全解决好雷达的误报问题,还需要采取多传感器之间的信息融合技术。通过将各种雷达传感器集成在一起构成的一个网络系统综合了各种传感器的优势,实现了信息分析、综合和平衡,利用数据间的冗余性和互补特性进行容错处理,克服了单一传感器可靠性低、有效探测范围小等缺点,有效地降低了雷达的误报率。由此构成的新的、高精度的传感器网络,能够极大地改善汽车雷达网络系统的性能。

雷达网络的构成原理

1

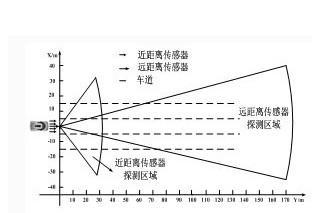

图1所示的雷达网络由四个等距离分布在安全杠上的近距离毫米波雷达传感器

(Neardistancesensor,NDS)构成,每个雷达传感器均采用FMCW体制。该传感器网络可在35米的范围内实现水平方位角为120°的覆盖面。这种近距离、大覆盖面的雷达传感器网络可以在车速不高,路面状况比较复杂的情况下(例如市内交通),监控汽车前向较大范围内的目标。

如果需要远距离探测,可以在安全杠中间增加一个远距离雷达传感器。随着77GHz汽车雷达传感器技术的成熟,近/远距离雷达传感器都倾向于采用77GHzMMIC(毫米波集成电路)技术实现,采用这种技术容易做出一体化的设计方案,使收发模块的成本大为降低。

在图2所示传感器网络系统框图中,基于77GHzMMIC技术的雷达传感器是构成汽车雷达网络的前端关键硬件,后端的信息处理需要用数字信号处理器等高速运算单元来完成。传感器、数字信号处理单元以及数据融合决策系统之间采用以太网、高速串行连接的方式传送数据,以满足高数据率的传输要求。

数据融合系统采用分布式体系结构,即每个近距离传感器对获得的回波信号先进行局部处理,然后送入融合中心进行融合以获得目标的方位、速度信息。控制器是整个雷达网络系统的最终决策机构,它负责识别目标的距离和速度信息是否对行车安全构成威胁,并通过声光的形式提示驾驶员或者直接作用于车载控制系统加以调整。

2
图2雷达网络系统结构图

汽车雷达网络关键技术解决方案
与单个雷达传感器相比,多传感器组网的优势在于测量精度高,误报率低以及多目标识别的优越性能。测量精度高、误报率低源于数据融合技术,这就要求每个传感器在时间、频率上精确同步;多目标识别取决于系统自身对目标的识别分类能力。因此,在整个雷达网络包括每个雷达传感器的设计上都要围绕着这两点来进行。

1 近距离传感器设计
近距离雷达传感器主要担负着汽车前向35米内的目标探测,是汽车雷达网络在复杂路况下发挥效能关键部分。近距离雷达传感器主要包括射频单元、接收机和各个传感器的之间的精确时间同步控制。在天线的设计上,既要符合所示的波束宽度的要求,同时又不能增大传感器的体积。因此可以采用印刷体线性阵列天线。

接收机主要由一些低频元件、抗混叠滤波器和模数转换装置构成。这些低频元件所产生的噪声可以淹没微弱的回波信号,是影响探测距离的主要因素之一,因此要尽可能的降低噪声参数。此外,模数转换的采样频率应该依据近距离传感器的性能参数来确定。近距离传感器的原理图如图3所示。

3
图3近距离传感器结构图

2 同步控制
雷达组网后,同样是通过测量发射信号和回波信号之间的频率差来确定目标的位置。但不同于单个雷达探测,汽车雷达网络测量目标的距离和速度是通过对每个传感器测得的目标信息进行数据融合而得到的。为了测量目标距离以及产生一致的波形,发射机和接收机要有统一的时间标准,这就是时间上的同步。

为了能接收和放大回波信号,雷达传感器的发射机和接收机必须工作在相同的频率,当发射机频率捷变时,接收机本振要作相应的变化,即要实现频率上的同步。汽车雷达网络对传感器之间的时间同步控制误差要求在10ns内。所以高精度时间频率同步系统是汽车雷达传感器组网的关键技术。

4
图4同步系统框图

图4给出了基于DDS同步时钟源的配置,各个收发单元上的DDS同步时钟源的参考频率源应采用高稳定度的原子钟(如铷、铯原子钟)。各收发单元的原子钟要定期的用同一时间基准来校准。用作校准的时间基准的精度要更高一些,它们可以是GPS(导航星全球定位系统),罗兰C或彩色电视发射台发射的时间基准信号。

3 汽车雷达网络的目标分类算法
目标分类系统的主要任务是针对目标回波信号特征计算给定向量的分类关系,分类器定义了一组不同的目标类别。分类器的工作可以分为研究阶段和分类阶段,在研究阶段分类器对若干特征和经过独立标记的特征向量进行自动分析;在分类阶段,要对每个被检测到的目标生成特征向量。

与此同时,识别算法采用最大似然方法进行判决,以判别特征向量属于哪个类,如图5所示。在汽车应用中,由于分类任务很复杂,通常一个给定的向量需要考虑几个特征,因而要采用多个分类器,其优点是在研究阶段能够在一次迭代过程中评估某个特征对决策过程的影响,并自动剔除对决策过程影响较小的项目。

基于汽车雷达传感器的目标分类系统的系统结构和信号处理过程,它可以识别六种不同的雷达目标的类别,包括:步行者、骑自行车的人、车辆、人群、树木和交通标志等。

4 运动目标位置估算算法

5
图5汽车雷达对目标的分类处理过程

FMCW雷达的基本原理是利用发射和回波信号之间的频率差来确定目标的距离和速度[5]。传统体制的FMCW采用等周期调频,在测量单个目标的情况下,简单可行,表现了良好的实时性和测距测速功能。但是当前方出现多个目标的时候,雷达就会出现判断上的困难。为了识别多个目标的距离和速度,可以采用变周期的FMCW波形作为发射信号。文献[6]给出了采用变周期的发射信号测量目标的距离和速度的算法。

6
图6汽车雷达网络对单目标实现测量

对于本文所讨论的雷达网络系统而言,四个近距离雷达传感器即是发射机又是接收机。如图6所示,通过电扫开关的控制,其中的一个NDS担当发射机,反射信号被四个NDS同时接收。经过信号处理之后,因各个NDS之间位置的不同,可以得到四组关于被测目标的距离和相对速度值(r1,1v1,1)、(r1,2v1,2)、(r1,3v1,3)、(r1,4v1,4)。这种采用单基地发射多基地接收的雷达网络体制,尽管对传感器之间的时间同步控制要求很高,但是可以避免邻近传感器之间的相互干扰。

汽车雷达网络测量目标的距离和速度是通过对每个传感器测得的目标信息进行数据融合而得到的。在一个测量周期中,每个NDS轮流担当一次发射机。因此有16种距离和相对速度的组合,用向量表示为:


在笛卡尔坐标系中用目标的状态向量来表述目标的位置矢量和相对速度矢量:

 7

每个传感器在笛卡尔坐标系中的位置用向量表示为:

 8
对于每个传感器而言,如果已知该传感器和目标在坐标系中的位置,那么距离可以由下面的非线性方程来计算:
9

同理,得到关于目标的相对速度的方程:

 10
(5)综合方程(1)、(2)、(4)、(5),可以得到目标的状态向量与四个传感器测得的目标的距离速度的多个非线性方程,用向量函数表示成:
11

其导数矩阵,也就是雅可比矩阵为:
12

(7)对方程(7)采用高斯-牛顿迭代算法可以精确计算出目标状态向量的参数值,继而可以得到目标的位置和相对速度值。由于上述运算能够给出运动目标位置的笛卡尔坐标,因此很方便确定位置估算的精度和分辨率[7]。

毫米波汽车雷达网络的发展现状
目前,尽管国际上将毫米波汽车雷达网络的77GHz频段的研究很充分,但是,具体采用什么频段,每个国家还有差异,目前关于汽车用近距离雷达传感器的争论焦点之一是采用24GHz频段还是77GHz频段。争论的原因是77GHz雷达器件的成本和技术成熟度问题。因此,77GHz雷达传感器的成本和技术成熟度是汽车雷达网络是否能够在市场上取得普及应用的关键。

在77GHz雷达传感器的研发方面,关键技术是如何采用GaAs(镓砷)器件的工艺技术来设计和制造低成本的汽车近/远距离雷达传感器,进而降低整个汽车雷达网络的成本。国外GaAs器件制造业发展的速度很快,已经出现了一些极具性价比的汽车雷达传感器,一些报道甚至预言在2007年末2008年,汽车雷达网络的市场将启动,并有望成为普及型轿车的基本配置。

汽车雷达网络相对于其它系统,技术门槛要低得多。目前,中国汽车雷达的开发还主要集中在汽车倒车雷达、汽车雷达测速器的层面上,所使用的技术和频段差别很大,还没有从器件、频率分配、汽车雷达网络结构、近距离和远距离雷达传感器、运动目标位置估算算法、运动目标的分类、汽车专用信号处理器等多层次、系统和产业链的角度来研究和开发汽车雷达网络技术,这与国际上日益普及的汽车雷达研究与应用相比,还存在很大的反差。这种状况与中国作为全球的汽车消费大国的地位是不相适应的。
