暴力拆解:iPhone5S拆机换电池教程

分享到:

话不多说,直接进入正题。今天小编给大家带来的是iphone5s拆机换电池的教程,先声明一下,本文和专业的拆解是不能比的,所以大家就当娱乐看看~还有就是本文的拆解仅仅只是换电池,如果想看完整的拆解文章请移步:http://rf.eefocus.com/article/id-322290


好的,既然大家看到这里了,那就不妨继续看下去吧,第一步,当然是关机,这个很重要,带电操作是所有拆解的大忌!关完机了就可以用别针取出sim卡,接下来就可以拧螺丝拆机啦~

进入正题,首先要把充电口的两颗五角螺丝拧下来,如下图所示(图片来源于网络,当时拆机没想到要拍照),小编看了很多拆解文章,有的说这两个螺丝卸下来会对手机造成永久性的损伤,其实不然,小编亲自上阵验证了这是个错误的结论,这两个螺丝用对螺丝刀还是很好拆卸的,没费多大劲就拧下了两颗螺丝。至此第一步完成~

1

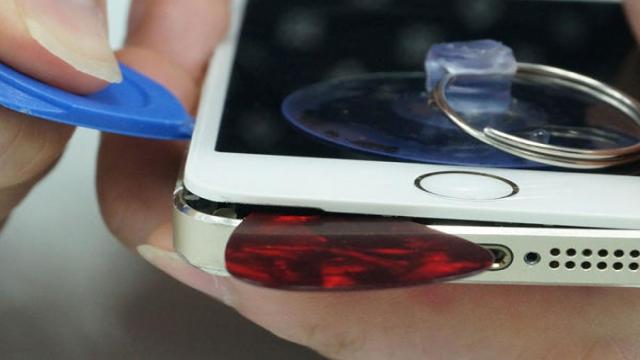

接着就要把屏幕起起来了~用吸盘吸住屏幕,轻轻往上拉,注意不能用蛮力,因为home键有排线连着底部主板,用力一扯把屏幕起开会导致home键的排线扯断,到时候你的指纹识别就不能用了。。。

2

3

起开了屏幕,可以看到home键的排线是由一个屏蔽罩盖着的,我们需要用镊子小心地把屏蔽罩挑开,才能把home键的排线取下。

4

取下了home键的排线,就可以慢慢把屏幕向上拉起了,注意屏幕顶部还有排线与主板相连,不可直接将屏幕取下。

5

接下来要做的是把电池的固定片取下,卸下图中所示的两颗十字螺丝就可以将固定片移除,这样就可以把电池的排线取下了。

6

7

可能很多人以为接下来就可以直接把电池拿出来了,这就错了,还记得我们的屏幕吗?它还连载我们的主板上,我们得把屏幕和主板分离才能更换电池。在屏幕上方有个电磁屏蔽金属板,我们要把它卸下来,才能把屏幕从主板上拆下来。这四个螺丝很关键,因为长度不一,很多拆解文章都没有说清楚哪颗螺丝对应哪个位置,小编拆下来螺丝也没细看,等要往回装的时候就傻眼了!只好求助专业的拆解文章,查看了以后才知道每个螺丝对应的位置。

这里小编的经验如下:下图右上角的螺丝是四个螺丝中唯一一个无磁螺丝,就是没有磁性的,这个用一般的螺丝刀都可以检查出来,所以这个是确定的,剩下来三个,其中两个稍长,另一个稍短,这个千万不能搞错,短的一个小编是放在了右下角,听说如果把长短搞错会导致手机损坏,小编也是为此捏了把汗~当然在最后顺利开机了,也是虚惊一场。不过在这里小编也提醒大家,这边的螺丝如果没有把握,稍微拧一下即可,能固定屏蔽罩就行~

8

屏蔽罩拆下来了,就可以把屏幕与主板相连的排线扣下来,这回屏幕与主板彻底分离了~小编在这里再多啰嗦一句:每个排线都有对应的功能,一般不会搞错,就怕没插紧!别问小编怎么知道的,都是泪,不说了(>﹏<)

9

接下来就能换电池啦~当然先要把旧电池抠下来!教程里都是骗人的!说是要轻轻把电池胶拉出来,结果电池胶果断被我拉断了,没办法,只好硬上了!我们几个小伙伴也来帮忙,硬生生搞了半个小时才把电池抠出来,结果电池抠出来的样子已经惨不忍睹了,基本算是报废了,按上新电池,就可以把这篇文章从后往前再看一遍就装回去了~

这篇“伪技术文章”到这里基本算是结束了,各位看官高兴就好~再次声明本文仅供参考,非专业拆解,图片来源于网络。后续如果小编手机真的坏了可以考虑做一波彻底的拆解,谢谢大家观看~
