99元的newifi mini智能路由器拆解评测

分享到:

 newifi mini路由器由联想与百度合作打造,采用联发科MT7620A + MT7612EN芯片方案,支持最先进的同步双频802.11ac WIFI技术,通过2*2 11AC双频智能天线,能同时以2.4GHz和5GHz两个频段传输数据,双频并发时传输率高达1200Mbp,支持USB扩展,可安装迅雷、BT、Aira2等下载插件,可安装第三方定制插件,是一款性价比超高的无线千兆双频智能路由器,官方售价仅99元。


每上手一件新玩具,总会心痒痒、外加手痒痒,拿家伙~

  开拆~

  newifi mini路由器才有无螺丝设计,依靠上、下壳的卡钩与中框进行卡合,找到卡合位置,下刀即可。

下壳缝隙为下刀口

▲下壳缝隙为下刀口

就从这个位置开始吧

▲就从这个位置开始吧

SO EASY~

▲SO EASY~

红色的保修标签~撕开即脱保

▲红色的保修标签~撕开即脱保

成功拆下下壳

▲成功拆下下壳

下壳卡钩细节

▲下壳卡钩细节

上壳下刀点

▲上壳下刀点

依然SO EASY~

▲依然SO EASY~

注意两根天线

▲注意两根天线

主板与天线的接口由屏蔽胶带覆盖

▲主板与天线的接口由屏蔽胶带覆盖

IPX接口

▲IPX接口

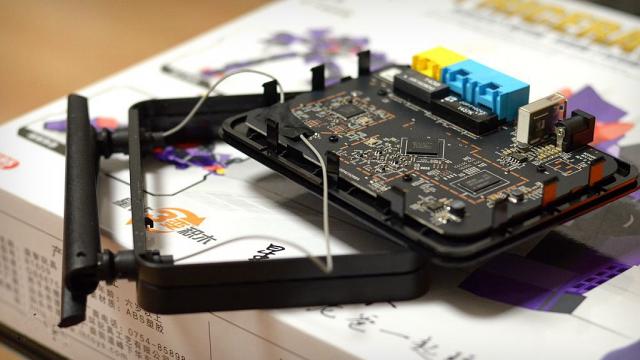

接着拆~

▲接着拆~

  newifi mini路由器主板由4颗螺丝与上壳所附在一起,拆下4颗螺丝即可轻松取下,从主板的layout可以看出,做工比较工整,有大厂风范,然而PCB layout时有预留shielding case,但实际上并没有看到shielding case,cost down?EMC测试可以通过吗?

  主板的正面主要是WWAN口、WLAN口、USB接口、主控芯片MT7620A、5G无线处理芯片、内存;主板背面主要是Flash芯片,用来保存路由器固件。

主板正面——做工工整

▲主板正面——做工工整

主板正面——WAN、WLAN做工优良

▲主板正面——WAN、WLAN做工优良

主板背面——Flash芯片

▲主板背面——Flash芯片

  接下来看一看newifi mini路由器的主控芯片。

  newifi mini主控芯片型号为MT7620A,主频580 MHz,MIPS? 24K? CPU core(Embedded MIPS24KEc (580 MHz) with 64 KB I-Cache and 32 KB D-Cache),联发科相对比较成熟的芯片方案,小米、极路由、猫哈、小度、魔豆等智能路由器使用的是同一颗主控芯片,该芯片集成2.4GHz频段功放电路。

MT7620A主控芯片

▲ MT7620A主控芯片

  得益于联发科MT7620A + MT7612EN的芯片解决方案,newifi mini支持同步双频802.11ac WIFI技术,通过2*2 11AC双频智能天线,能同时以2.4GHz和5GHz两个频段传输数据,双频并发时传输率高达1200Mbp,传输速率几乎是传统802.11n标准的3倍。

MT7612EN千兆无线芯片

▲MT7612EN千兆无线芯片

  newifi mini官方网站上显示,该路由器配备华邦128M运行内存,但实际拆开以后板子上贴的内存颗粒型号为K4T1G164QG-BCF7, 这是一颗三星128M DDR2 800内存颗粒,看起来newifi mini已导入second source。
