年轻人的第一台笔记本!小米Air拆解

分享到:

7月27日,小米正式发布了笔记本产品线,命名为小米笔记本Air,分为12.5英寸和13.3英寸两个版本。

小米笔记本Air 13.3英寸版本搭载英特尔第六代酷睿i5-6200U处理器、英伟达GT940MX独立显卡、8G DDR4内存、256G SSD、以及13.3英寸1080P全高清显示屏。





1

小米笔记本Air 13.3英寸版本为用户提供了硬盘插槽,在后面的拆机图赏中会为大家具体展示。同时,该机还采用无logo设计,并未消费者提供了多款A面设计壁纸,并可根据自身喜好利用激光镭雕技术为自己笔记本的A面进行个性化图案雕刻。



2

那么,它的做工如何呢?来看看真机拆解吧。

3
小米笔记本机身背面采用六角螺丝设计,纹理选用的也是相对好看的一款。

4
机身背面正上方(靠近转轴)最中间的底座是需要撬开,因为有一枚六角螺丝藏在其中。

5
从机身背面顶部开始依次向下便可轻松翘起机身底盖

6
机身后盖

7
机身后盖的散热口位置

8

机身后盖的扬声器铁丝网罩

9

这便是小米笔记本Air 13.3英寸版本的内部结构的整体图赏。在具体分部拆解之前先为大家带来该机的拆解之后的全家福。

10

全拆解之后的全家福

11

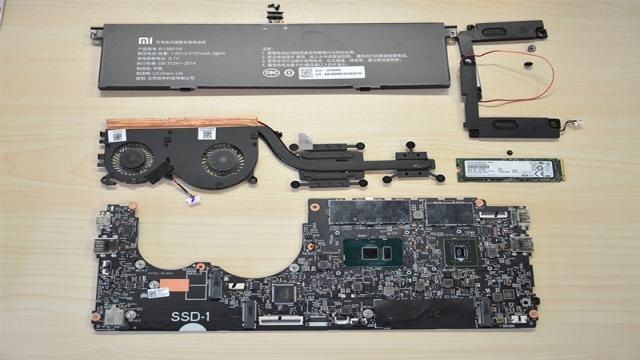

全拆解之后主要硬件的全家福;接下来便为大家分部展示该机后续的拆解过程。

12

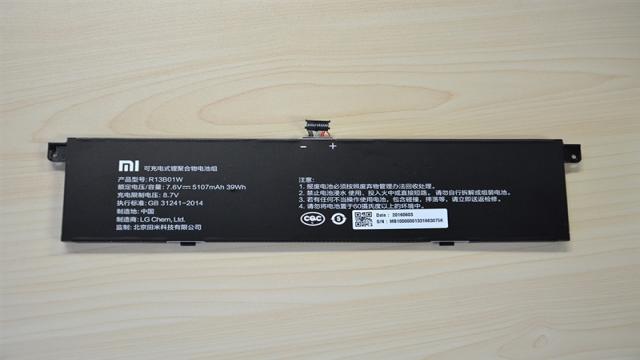

首先为大家拆下来的便是小米笔记本Air 13.3英寸版本的电池部分,该机电池是由韩国公司LG制作的,额定电压为7.6V,额定电池容量为5107mAh 39Wh,充电限定电压为8.7V,经过之前的测试,该块电池的续航时间在5小时以上。

13
电池插口部分。

14

电池插口部分。

15

拆下电池,我们可以看到触控板右侧位置的外壳印有了该机的组装日期。

16

位于最下方的连接部分,主要用于链接左右的主板部分,形成闭合回路。

17

接下来拆卸的是该机搭载的三星256G SSD。

18

这便是前文提到的为用户额外预留的M.2 SATA规格的SSD预留接口。

19

接下来为大家拆卸的便是小米笔记本Air传说中的单铜管双风扇散热,不过从整体散热情况来说还是可以的,真正影响散热的或许是该机将散热出风口设计在转轴遮挡处了。

20

单铜管

21

双风扇散热

22

散热出风口位于机身转轴处

23
Wi-Fi模块



24



拆卸散热装置后,我们便可以看到小米笔记本Air 13.3英寸版本搭载的英特尔i5-6200U处理器以及集成在旁边的HD 530核心显卡.



25

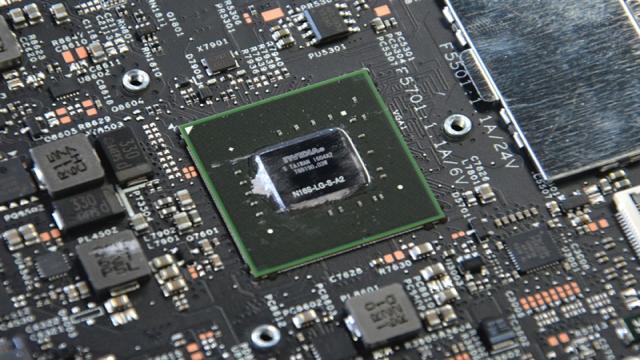

英伟达GT940MX 1G显存的独立显卡,整体性能高于GTX 750和GTX 950M之间,高于GT940M大概10-20%之间;对于外界“喷”小米1G显存的说法,小编认为这个需要客观来看,正常情况下显存对游戏几乎是没有影响的,只有在游戏多开时才会对显存有影响,这也是很多朋友的一个相当大的认识误区。况且DDR5显存规格要比DDR3提升了很多。

26

全部拆解之后的小米笔记本Air 13.3英寸版本主板。

27

机身左侧接口

28

机身右侧接口

29

光秃秃的键盘后盖

30

触控板背面芯片

31

键盘背面

32



最后是拆解右上角的显示屏排线接口。从内部构造来看,小米笔记本Air 13.3英寸版本内部结构十分清晰,设计也相对合理,整体做工也并没有想象中的那么差,而外界一直吐槽的单铜管散热和英伟达GT940MX 1G显存独显也并非那么一无是处,那么这款硬件配合和模具都还可以的。小米笔记本Air售价在4999元你觉得值么?
