这个5G天线是透明的!

分享到:

本文来自网优雇佣军

近日,日本运营商NTT DoCoMo在广岛电视大楼里部署了全球首个基于“玻璃天线”的5G覆盖场景。

透明的“玻璃天线”

该“玻璃天线”由NTT DoCoMo和一家叫AGC的公司联合,据说采用一种透明导电膜材料制成,既隐蔽又美观。
1
早在2019年,NTT DoCoMo已开始部署“玻璃天线”,不过,当时只支持4G频段。本次部署的“玻璃天线”支持5G频段。

在参数上,该“玻璃天线”支持3.6-3.7GHz/4.5-4.6GHz 5G频段,支持4×4 MIMO,覆盖范围约100-200米,长约843毫米,宽约185毫米,重约2千克。
2
部署方式

该“玻璃天线”主要面向两类覆盖场景:室内覆盖和街道覆盖。

针对室内覆盖,可作为室分天线部署于天花板和门框等之上。

针对室外街道覆盖,其可固定于窗户天线内侧,透过窗户往外打,覆盖街道。
3
如上图,“玻璃天线”通过透明支架安装于玻璃窗上,以最大程度的实现隐藏和美观,并通过射频线缆连接RRU。

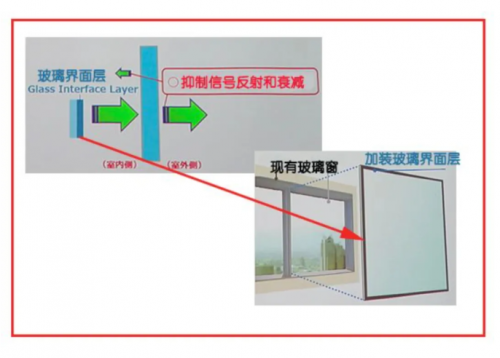

为了实现更好的覆盖室外街道,该“玻璃天线”解决方案在窗户玻璃和“玻璃天线”之间加装了一层叫GIL(Glass Interface Layer)的界面层,该界面层可以有效的抑制信号反射和衰减,且还具备隔热和隔音功能。
4
部署场景

本次部署的覆盖范围为广岛电视广播有限公司大楼的室内1-3楼,以及室外街道。

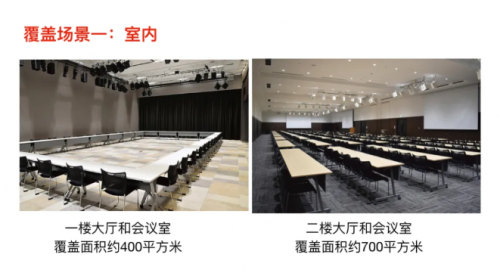

覆盖场景一:室内
5
包括一楼大厅和会议室,覆盖面积约400平方米;以及二楼大厅和会议室,覆盖面积约700平方米。

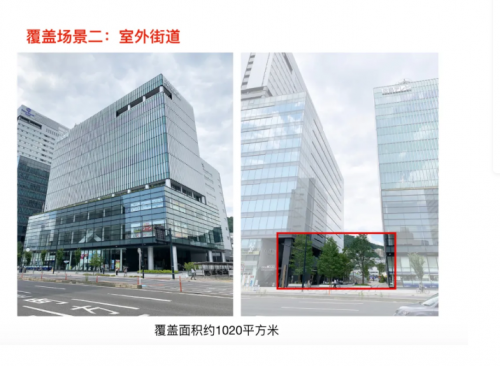

覆盖场景二:室外街道
6
该街道长约100米,宽约20米,有效覆盖面积约1020平方米。
