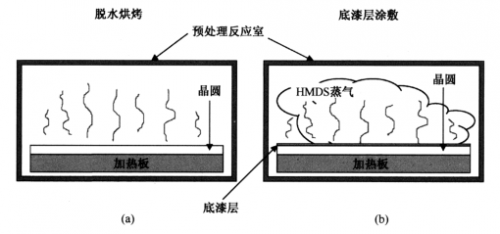

因此在晶圆轨道系统中,预处理反应室与光刻胶涂敷机放在同一条生产线上。涂敷光刻胶时,底漆层也可用临场自旋涂敷的工艺进行,但是自旋涂敷在先进集成电路生产中没有蒸气底漆层涂敷普及。因为蒸气底漆层涂敷能减少液态化学品所携带的微粒污染表面,所以蒸气底漆层涂敷比自旋底漆层涂敷用得普遍。下图说明了临场预烘烤与底漆层涂敷工艺过程。

01

如果光刻胶在自旋涂敷时仍然很热,光刻胶内的溶剂将会很快蒸发并同时将晶圆冷却。这将造成非常不理想的状态,因为溶剂的减少和温度的改变将影响光刻胶的黏滞性,也会影响光刻胶自旋涂敷时的厚度及厚度均匀性。因此在预处理过程之后,晶圆在涂敷光刻胶之前就必须先冷却到室温。通常将晶圆放在同一个晶圆轨道系统的冷却平板上降温,这个冷却平板是一个水冷式的热交换器。

光刻胶涂敷

光刻胶涂敷是一个沉积过程,沉积过程中薄的光刻胶层将被涂在晶圆表面。晶圆放置在具有真空吸盘的转轴上,吸盘在高速旋转时可以吸住晶圆。液态光刻胶铺在晶圆表面,品圆旋转时形成的离心力将液体散布到整个晶圆表面。当光刻胶内的溶剂蒸发后,晶圆就被一层光刻胶薄膜覆盖。光刻胶的厚度和黏滞性与晶圆的自旋转速度有关,下图说明了这一点。自旋转速越高,光刻胶就越薄,且厚度的均匀性也就越好。光刻胶厚度与自旋转速的平方根成反比。因为光刻胶有高的黏滞性和极大的表面张力,所以为了获得均匀的光刻胶自旋涂敷,需要高的自旋转速。当自旋速度固定时,黏滞性越高则光刻胶薄膜也就越厚。光刻胶的黏滞性可以用光刻胶溶液的固体含量控制。光刻技术中的典型光刻胶厚度为3000-30000Å。

02

光刻胶可用静态方法或动态方法输送。对于静态输送,光刻胶被输配到静止晶圆并散布到晶圆的部分表面。当光刻胶涂敷到某一直径范围时,晶圆就以自旋转速高达7000转/分钟(r/min)的速度快速旋转,最后将光刻胶均匀散布到整个晶圆表面。光刻胶的厚度与光刻胶的黏滞性、表面张力、干燥性、自旋转速、加速度及自旋时间有关。光刻胶的厚度与厚度均匀性对加速度比较敏感。

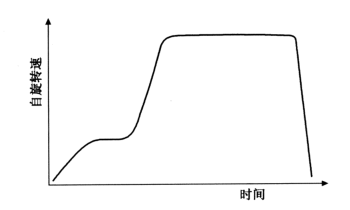

对于动态输配,当晶圆以500转/分钟的速度低速自旋转动时,光刻胶施加于晶圆的中心位置。当光刻胶输送完后,晶圆就被加速到7000转/分钟的旋转速度,将光刻胶均匀散布到整个晶圆表面。动态方法使用的光刻胶较少,而静态输配法可以获得较好的光刻胶涂敷均匀性。下图显示了一个动态输配自旋涂敷过程中自旋转速的改变情况。

03

自旋涂敷过程中,光刻胶内的溶剂将快速蒸发并改变光刻胶的黏滞性。因此在光刻胶施加于晶圆表面之后,就要尽可能快速地将自旋转速提高,以减少因为溶剂蒸发造成光刻胶黏滞性的改变。光刻胶涂敷之前会首先在晶圆表面自旋涂敷一层溶剂薄层,以改善光刻胶的附着力与均匀性。
