射频技术基础知识

标签:RF射频
分享到:

1, 射频集中电路器件
1
射频电阻的工作频率,当频率高于其工作频率时,电阻的电容效应会增加,电容效应和电感效应会产生电阻的自谐振点,频率超过自谐振点频率之后,电感效应占据主导。
2
3

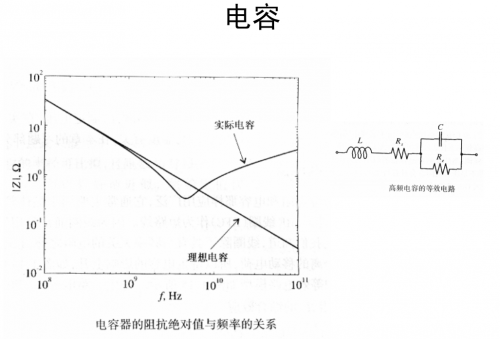

高频电容的等效电路如右图所示,使用时同样要注意其工作频率,当使用频率超过其工作频率时,其电容特性会发生变化,电感效应凸显。高频电容的工作原理依然可以利用电平板来看,电容C=erS/d。其与正对面积S成正比,与距离d成反比。距离越近,电容值越大。
4
5

射频电感同样有其特定的工作频率,这也是使用时要特别注意的地方。线圈依然是电感的主要形式,但是不要忽视一段高阻抗传输线的电感效应。
详解射频电路中的电阻,电容和电感
2,传输线基础
6

传输线依然是射频设计的重中之重。对于下图微带线的场分布,也是每一个射频人所要记在心里的。微带线的损耗主要在于电场分布最集中的地方,所以基板的损耗特性对于微带线来说很重要。
7
8
9
传输线的等效电路有利于加深对射频传输线的理解,我们习惯于把我们不熟悉的东西等效为可以计算的东西,就像上图的电阻电感电容。但随着仿真软件的普及,利用仿真软件,我们更能容易理解传输线的特性,所以,如果有什么疑问,不如画个模型仿真一下。


10
11
12
13
注意观察开路线和短路线的阻抗特性,在射频电路中,开路和短路有时候只差半个波长。

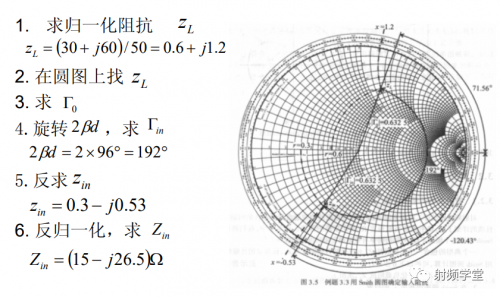

3,史密斯圆图
14
15
4,网络参数

16
17
18
19
20
5,电路匹配
21
22
23
