噪声:射频工程师的挑战与探索

分享到:

在射频工程的世界里,噪声是一个不可忽视的存在。它如同一个无形的幽灵,潜藏在射频链路的各个环节中,影响着器件、电路乃至整个系统的性能。作为射频工程师,我们需要深入理解噪声的本质,掌握其规律,并寻找降低噪声干扰的方法。

射频噪声,本质上是一种高频率的电子噪声。它广泛存在于射频通信系统的各个层次中,无论是器件、电路还是系统,都难以避免其影响。这种噪声的来源多种多样,可能来自于环境热能导致的电荷载流子随机运动,也可能来自于电路元件本身的物理特性。
为了深入剖析噪声的特性,我们通常采用建模的方法。通过电压源和电流源等熟悉的元件,我们可以对器件的噪声进行建模。这些模型不仅有助于我们理解噪声的产生机制,还可以为我们提供降低噪声干扰的思路。

以电阻为例,环境热能会导致电阻中的电荷载流子随机运动,从而产生噪声。这种噪声可以通过一个级联电压源或并联的电流源来模拟。在给定电路的计算中,我们需要保持电压源和电流源的极性一致,以便准确描述噪声的特性。

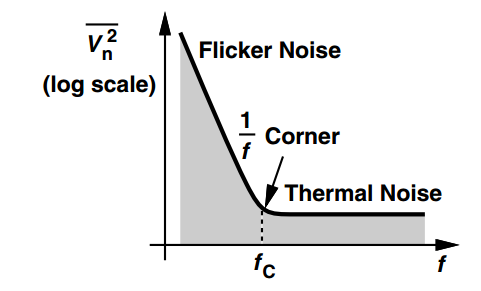

除了电阻之外,其他电路元件如MOSFET也会产生噪声。在MOSFET中,热噪声主要来自于源极和漏极之间的电流源。这种噪声的功率谱密度与过量噪声系数和跨导等参数有关。此外,MOSFET还存在闪烁噪声,又称为"1/f"噪声。这种噪声的功率谱密度与频率成反比,因此在低频时影响较大。

为了降低噪声的干扰,射频工程师们采用了各种方法。例如,在电路中增加滤波器以减少噪声的传播;优化元件的选择和布局以降低噪声的产生;采用低噪声放大器等器件来提高信号的信噪比等。这些措施的实施需要考虑到具体的电路结构和应用场景,因此在实际操作中需要灵活运用。

然而,我们也需要注意到,在某些情况下,噪声可能并不是完全无用的。例如,在某些通信系统中,可以利用噪声的特性来实现某些特定的功能。因此,在降低噪声干扰的同时,我们也需要保持对噪声特性的深入理解和灵活应用。

总之,噪声是射频工程师需要面对的重要挑战之一。通过深入理解噪声的本质和特性,掌握降低噪声干扰的方法,我们可以为射频通信系统的设计和优化提供有力的支持。同时,我们也需要保持对噪声特性的探索和创新,以应对未来可能出现的新的噪声问题和挑战。
