RF设计中散射参数及其类型详解

引言

在无线通信和射频（RF）设计中，准确描述和量化RF组件的性能至关重要。为此，工程师们经常使用散射参数（或S参数）这一基本术语。本文旨在为非RF工程师提供一个关于S参数的概述，包括其基本定义、主要类型以及在RF工程中的应用。

基本定义

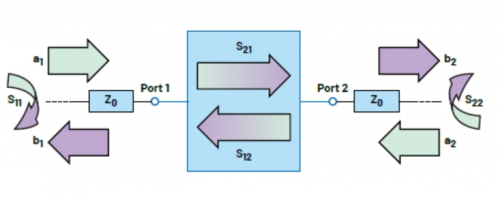

S参数是用来量化RF能量如何在系统或网络中传播的一组参数。它们描述了RF信号在通过多端口网络（如RF放大器、滤波器或衰减器等）时的反射和透射特性。在图1所示的双端口未平衡网络中，S参数通过测量入射波（a1和a2）和反射波（b1和b2）的复数幅度来确定。

通过定义正向和反向响应，即当一个端口受到激励时，在另一个端口测量到的响应，可以计算出S参数。这些参数构成了一个散射矩阵（S-Matrix），用于描述网络端口的复数波量之间的关系。

S参数的类型

小信号S参数：这是最常见的S参数类型，描述了RF网络在线性模式下对小信号刺激的响应。通过测量和计算这些参数，可以确定如电压驻波比（VSWR）、回波损耗、插入损耗以及特定频率下的增益等RF特性。

大信号S参数：当RF器件处理的信号功率水平增加时，非线性效应变得显著。大信号S参数用于量化这些非线性效应，它们不仅随频率变化，还随刺激信号的功率水平变化。这些参数对于确定器件的压缩参数等非线性特性非常重要。

脉冲S参数：对于设计用于脉冲信号的RF器件，传统的连续波（CW）S参数测量方法可能不够准确。脉冲S参数通过特殊的脉冲响应测量技术获得，以更准确地表征这些器件的性能。

冷模式S参数：当有源器件处于非活动模式时（例如，晶体管结反向或零偏置且无传输电流流动），其散射参数称为冷模式S参数。这些参数对于改善带有关断状态元件的信号链分段的匹配非常有用。

混合模式S参数：对于具有差分端口的平衡器件，需要一种更广泛的表征方法，即混合模式S参数。这种方法可以充分描述器件的差分模式和共模响应，是差分电路设计中不可或缺的参数。

结论

散射参数（S参数）是RF设计中不可或缺的工具，它们为工程师提供了量化RF组件性能的方法。通过了解S参数的基本定义和主要类型，非RF工程师也能更好地理解RF设计的复杂性和挑战。RF应用的开发高度依赖于S参数数据，这些数据通常存储在标准文本文件中，如Touchstone或SNP文件，供工程师在设计和仿真过程中使用。
