精准测量未标记电感和电容：简单工具实现高效检测
我们的一位技术人员最近请求帮助确定 SMT 电感器的值。它没有标记，是铁氧体磁芯上的许多匝非常细的导线。电阻测量为 26 Ω，出于某种原因，这让我们古老的 LCR 电桥受到了影响，读数为 30 mH，并带有闪烁的错误消息。技术人员理所当然地认为，这么小的电感不可能是 30 mH。

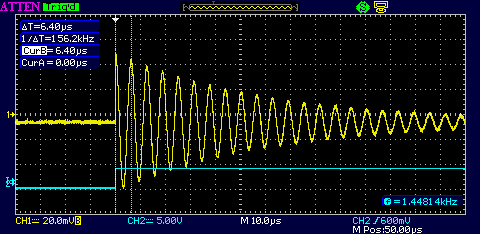

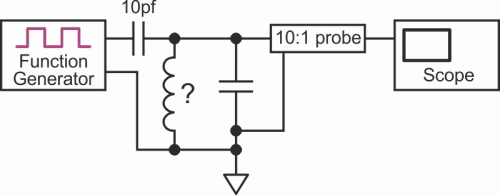

我没有其他电桥，但我向技术人员保证还有其他方法可以进行测量。一种方法是将已知电容器与未知电感并联焊接以形成 LC 谐振电路，最好使用容差为 5% 或更好的电容器和 C0G （NP0） 等射频质量电介质。然后可以测量得到的谐振频率，并据此计算电感。要测量谐振频率，可以在谐振槽周围构建一个振荡器，但使用标准函数发生器和一些 Clip 引线执行以下操作会更容易、更快捷（参见图 1）。
图 1.

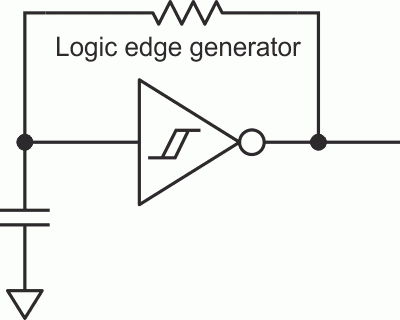

函数发生器以数字逻辑边沿的形式提供电压阶跃，最好是快速上升时间，例如从函数发生器的“同步”输出获得。如果没有函数发生器，可以使用任意数量的施密特反相逻辑门（例如 74xx14）对快速振荡边沿发生器进行试验板测试，如图 2 所示。
图 2.
逻辑系列上升时间越快，LC 槽的激励就越强。边缘之间的实际时间应该足够长，以便有时间让槽路瞬态稳定下来，但如果使用模拟示波器，边缘频率应该足够高，以获得合理的重复 CRT 亮度。

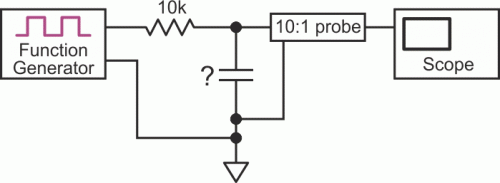

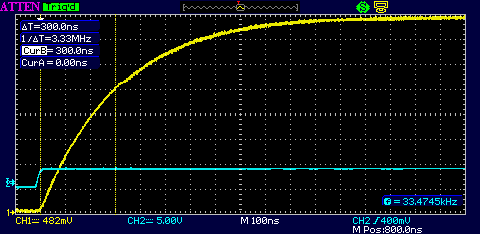

现在，必须通过从测量值中减去已知探头电容来应用探头校正，以获得被测电容器的实际值。对于 15 pF 探头，未知电容器必须为 15 pF。

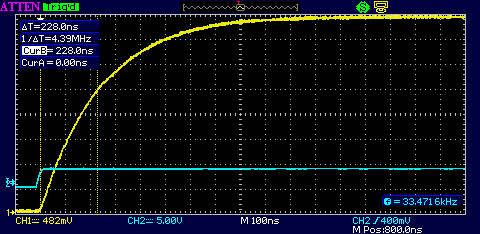

使用更高质量的 7.5 pF 探头测量的同一电容器产生了图 6 中的曲线。
图 6.
