借助Qorvo全新5G及SATCOM阵列计算器,简化复杂天线设计

分享到:

为5G或卫星通信(SATCOM)应用设计一款高性能、高能效的天线阵列绝非易事。这需要深厚的专业知识、精确的计算,以及在广泛的系统级权衡中取得平衡的能力。为助力工程师应对这些挑战,Qorvo推出了一套专为现代RF和天线系统需求定制的交互式设计工具。

在Qorvo设计中心的交互式工具中,工程师可访问丰富的计算器和资源,简化复杂的设计任务。最新推出的两款强大RF工具——卫星通信阵列计算器5G阵列计算器,专为帮助RF设计人员做出更明智、更快速的决策而打造。无论您是在优化增益、功率效率,还是热性能,这些计算器都能提供所需的关键洞察,助您信心十足地推进设计进程。

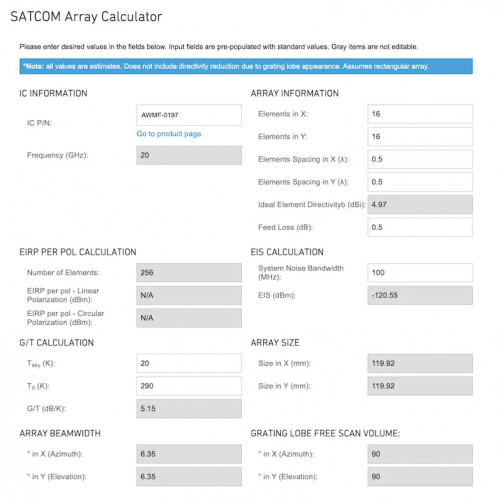

卫星通信阵列计算器

该工具基于Qorvo波束成形IC,计算卫星通信阵列的尺寸和规格。它提供了一种高效的途径,用于探索阵列设计空间、估算链路预算、优化物理与RF性能之间的权衡,并加速SATCOM终端的前期工程开发。

核心优势:
  • 减少试错,助力更快速、更自信地做出设计决策。
  • 根据天线尺寸、振子数量、极化方式、馈电损耗和IC参数,自动计算EIRP、G/T和EIS,无需手动计算即可快速获取系统级性能概览。
  • 生成物理尺寸(阵列X/Y轴尺寸,单位为毫米)、波束宽度和扫描范围限制(包括无栅瓣扫描扇区)等信息,有助于在设计早期确保机械和性能要求的合规性。
  • 内置Qorvo波束成形IC的实际规格,协助工程师为预期性能选择最佳配置。
  • 作为交互式在线工具(无需安装),可加快阵列参数的权衡及迭代速度;与手动电子表格或模拟器相比,缩短了产品上市周期。
借助此计算器,可生成重要的阵列设计信息,使设计更轻松、更快捷。

1

5G 阵列计算器

基于Qorvo芯片,该工具可帮助您计算5G天线阵列尺寸和规格。有源天线设计是一项复杂且新颖的技能,许多刚接触该技术的人员尚不熟悉。这款阵列计算器旨在通过可靠计算来开发概念验证阵列,并协助用户快速探究设计中的权衡取舍。

核心优势:
  • 该计算器依托近2,000个5G应用场景(涵盖小基站、CPE、gNB)的数据,针对理想频段、天线尺寸和扫描范围等关键设计提供专业建议。
  • 基于计算结果生成天线初步布局方案
  • 支持自定义振子间距、馈电损耗、系统噪声带宽及温度常数设置
  • 估算EIS、EIRP、阵列波束宽度,及无栅瓣扫描范围
2
即刻开启设计之旅

以上两款计算器均免费使用,旨在为Qorvo天线开发人员带来设计优势。点击阅读原文,访问Qorvo设计中心的“交互式工具与计算器”页面,获取这些工具。
