解析Xbox One的内部构造

分享到:

首款Xbox推出至今已经过去了12年,而Xbox 360也已经历了8年的发展。Xbox 360在首款产品推出后已经历过多次升级,而现也到了对Xbox One进行拆解的时候了。

产品风格属于个人喜好问题,虽然最新款的Xbox One仍配备了独立的变压器(这一点与索尼PS4不同),但它比老款产品看起来更简洁。

产品内部配备了飞利浦建兴蓝光/DVD光驱、三星500GB硬盘驱动和散热扇,其中部分热管可见(图1)。从第二幅图片中可看到,Wi-Fi板通过很细的同轴线连接至天线板(图2)。



XboxOne

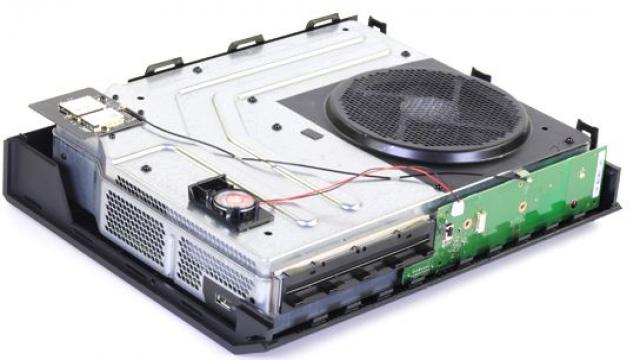

图1产品内部配备了飞利浦建兴蓝光/DVD光驱、三星500GB硬盘驱动和散热扇,其中部分热管可见。

XboxOne

图2 Wi-Fi板位于左上角,通过很细的同轴线与右下角的天线板相连。



现在,将散热器取下,并将母板拆下来。可以看到,动态随机存取存储器(DRAM)芯片位于CPU/GPU处理器周围(图3)。在此情况下,16个海力士4GB DDR3同步动态随机存储器(SDRAM)的动态内存可达到8GB(图4)。母板上的另一个大晶圆是南桥芯片,它是Xbox One连接Kinect等多款外围设备的接口。



XboxOne

图3 动态随机存取存储器(DRAM)芯片位于CPU/GPU处理器周围。

XboxOne

图4 16个海力士4GB DDR3同步动态随机存储器的动态内存可达到8GB。
