5G NR中的时域资源分配分析

分享到:

LTE中每个TTI调度一次,也就是说时域资源分配以子帧为单位进行分配。NR系统中时域调度更加精细和灵活,可以针对一个时隙内对单个或者多个符号进行调度。下面予以详细论述。

1.      时域资源分配的基本原理(TS38.214)

TS38.214中规定,当采用DCI调度UE在PDSCH上进行接收时,DCI包含Time domain resource assignment 域。

1

PDSCH-TimeDomainResourceAllocation用于配置PDCCH和PDSCH之间的时域关系,PDSCH-TimeDomainResourceAllocationList包含一个或者多个PDSCH-TimeDomainResourceAllocation。

其中,maxNrofDL-Allocation取值为16,表示时域资源分配信息可以独立设定最多16组数据。


网络在下行设定中指示UE使用哪种下行时域设定来接收PDSCH。UE根据PDSCH-TimeDomainResourceAllocationList中的entry数来确定DCI的长度。DCI中的0表示列表中的第一个信息,1表示第二个信息,以此类推。

也就是说,Time domain resource assignment的取值m指向配置表(TS38.214第5.1.2.1.1节)中的第m+1行。这些行定义了时隙偏置K0、起始和长度指示符SLIV (或者起始符号S和分配长度L的直接表示),以及PDSCH接收时所采用的影射类别。

时域资源分配信息的格式详见TS38.331,摘录如下。

2

3
4

5


UE认为符合下表中所定义的S和L的组合才是有效的PDSCH分配。

6

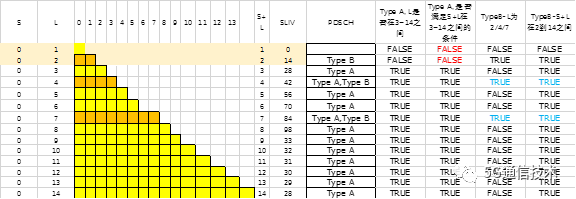

根据上表分析S/L/SLIV之间的关系,示例如下。

7

8

9

 www.sharetechnote.com上也有如下的例子。

比如SLIV=58,根据上面的分析结果知道S=2,L=5,PDSCH影射类别为A,对应从符号2起始的连续5个符号。

SLIV=56则表示S=0,L=5。

K0=0表示PDCCH调用的PDSCH在同一个时隙内,而K0=1则表示PDSCH在下一个时隙内。

10
11

当UE配置aggregationFactorDL > 1时,相同的符号分配适用于aggregationFactorDL个连续的时隙。

在aggregationFactorDL个连续时隙中,UE认为TB在其中的每个时隙中的每个符号分配上进行重复, PDSCH限定为单个传输层。TB第nth次传送所使用的冗余版本由下表确定。

12

只有在时隙的前3个符号中接收到PDCCH,UE才能在该时隙上接收影射类别A的PDSCH。

     如果在时域资源分配所指示出的接收PDSCH的第一个符号之后接收到PDCCH的第一个符号,则UE不能在该时隙上接收影射类别B的PDSCH(The UE is not expected to receive a PDSCH with mapping type B in a slot, if thefirst symbol of the PDCCH scheduling the PDSCH was received in a later symbolthan the first symbol indicated in the PDSCH time domain resource allocation)。

(未完待续。下一次将描述3GPP时域调度相关的讨论过程和内容)
